12UM 640x512 USB Çıxış Yığcam Ölçü Termal Modulu
|
Model nömrəsi |
SG - HTM06U2 - T9 |
SG - HTM06U2 - T15 |
SG - HTM06U2 - T19 |
SG - HTM06U2 - T25 |
|
Termik modulu |
||||
|
Şəkil sensoru |
Vox təmin olunmayan fokus təyyarə serialları |
|||
|
Maks. Qətiyyət |
640 × 512 |
|||
|
Çərçivə sürəti |
Tənzimlənən, 6Hz 30hz |
|||
|
Piksel interval |
12μm |
|||
|
Cavab dalğalı |
8μm-dən 14μm |
|||
|
Neydə |
≤ 40mk (@ 25 ° C), F # = 1.0 |
|||
|
Lens (fokus uzunluğu) |
9.1mm |
15 mm |
19mm |
25 mm |
|
F nömrəsi |
F1.0 |
F1.0 |
F1.0 |
F1.0 |
|
Lax |
1.3mrad |
0.8mrad |
0.6mrad |
0.48MRAD |
|
Görünüş sahəsi (H × v) |
48.3 ° × 38.6 ° |
29.3 ° × 23.4 ° |
22.8 ° × 18.4 ° |
17.46 ° × 14.01 ° |
|
Min. Fokusuz məsafə |
2m |
5m |
7m |
8m |
|
Temperaturun ölçülməsi |
||||
|
Temperatur aralığı |
- 20 ° C ~ + 150 ° C & 100 ° C ~ 550 ° C |
|||
|
Temperaturun dəqiqliyi |
Maks (± 2 ° C, ± 2%) Ətraf mühitin istiliyi 25 ° C və 0 ° C-dən yuxarı obyekt temperaturu |
|||
|
Temperatur məsafəsi (0.65 × 0.65m) əsasında) |
10 m (ən uzaq) |
15 m (ən uzaq) |
20 m (ən uzaq) |
25 m (ən uzaq) |
|
Termoqrafiya qaydası |
3 Temperatur ölçmə qaydaları növləri, 21 qaydalar (10 xal, 10 bölgə və 1 xətt) |
|||
|
Məlumat çıxışı |
16bit temperaturu məlumatları |
|||
|
Görüntü ekranı |
||||
|
Kontrastasiya tənzimlənməsi |
Bəli |
|||
|
Parlaqlıq tənzimlənməsi |
Bəli |
|||
|
Palitralar |
15 rəngli rəngli rəng tənzimlənən, standart ağ isti |
|||
|
FFC (düz sahə düzəldilməsi) rejimi |
Avtomobil, dərslik, xarici düzəliş |
|||
|
Dde |
Bəli |
|||
|
General |
||||
|
Təchizat interfeysi |
USB2.0 FPC |
|||
|
Güc |
DC 5V ± 5% |
|||
|
Enerji istehlakı |
≤0.55w |
≤0.55w |
≤0.55w |
≤0.65w |
|
Vibrasiya və şok |
Vibrasiya: sinusoidal vibrasiya, 20 m / s ², 3 - Axis Şok: Yarım sine dalğası, 30 q / 11 ms, 3 - Axis 6 - |
|||
|

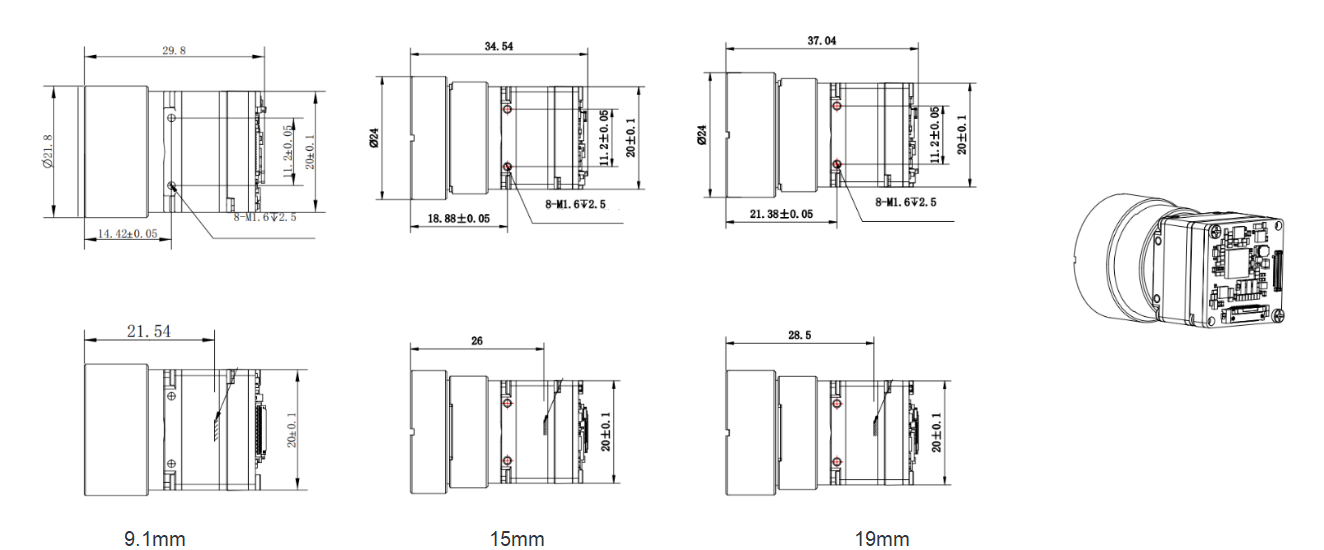

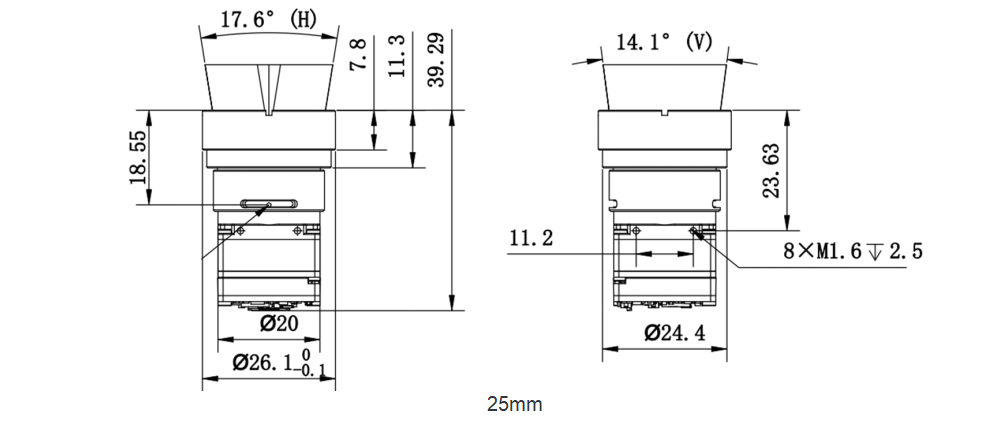

Ölçü (mm) |
29.8 * 20 * 20 mm |
34.54 * 20 * 20 mm |
37.04 * 20 * 20 mm |
39.29 * 20 * 20 mm |
|
Ağırlıq |
≤22g |
≤28g |
≤32g |
≤33g |
|
İş temperaturu |
- 40 ° C ~ 70 ° C |
|||
