1280x1024 / 640x512 Şəbəkə və rəqəmsal ikili çıxış Swir Camera modulu
Xüsusiyyət
Model | SG - SWZ12ND2 - 17510 | SG - SWZ06ND2 - 17510 | |
Sensor | Şəkil sensoru | 1/2 "Sony Ingaas Global Shutter Swir Sensor Imx990 | 1/4 "Sony Ingaas Global Shutter Swir Sensor Imx991 |
| Effektiv piksellər | Təxminən. 1.34mp | Təxminən. 0.34mp | |
| Piksel ölçüsü | 5μm | ||
Linza | Cavab dalğa uzunluğu | 1000 ~ 1700nm | |
| İcr | Dəstək 2 rejimi: Geniş Band: 1000 ~ 1700nRow Band: 1450 ~ 1700nm | ||
| Fokus uzunluğu | 17mm ~ 510mm, 30x optik böyütmə | ||
| Diyarşünaslıq | F2.8 ~ F5.5 | ||
| Baxımdan | H: 21.3 ° ~ 0.71 °, v: 17.1 ° ~ 0.57 °, d: 27.1 ° ~ 0.92 ° | H: 11.6 ° ~ 0.37 °, v: 9.3 ° ~ 0.3 °, d: 14.8 ° ~ 0.47 ° | |
| Fokus məsafəsini bağlayın | 1m ~ 10m (geniş ~ tele) | ||
| Zoom sürəti | Təxminən. 7s (Optik geniş ~ tele) | ||
Videonuz | Sıxılma | H.265 / H.264 / H.264H / MJPEG | |
| Qətiyyət | 25/30 / 50/60FPS @ 1280 × 1024 | 25/30 / 50/60fps @ 640 × 512 | |
| Videon bit dərəcəsi | 32Kbps ~ 16Mbps | ||
| Audio | AAC / MP2L2 | ||
| Lvds video | 25/30 / 50/60fps @ 2mp (1920 × 1080) | ||
Şəbəkə | Saxlama | TF kartı (256 GB), ftp, nas | |
| Şəbəkə protokolu | OnVIF, HTTP, HTTPS, IPv4, IPv6, RTSP, DDNS, RTP, TCP, UDP | ||
| Multikast | Dəstək vermək | ||
| Firmware Yeniləmə (LVD) | Yalnız Şəbəkə limanı vasitəsilə firmware-ni təkmilləşdirə bilər | ||
| Ümumi tədbirlər | Hərəkət, Tamper, SD kart, şəbəkə | ||
| IVS | Tripwire, çarpaz hasar aşkarlanması, müdaxilə, tərk edilmiş obyekt, sürətli - hərəkət, park aşkarlanması, izdiham toplama, itkin obyekti, aşkarlama, aşkarlama. | ||
| Səs-küyün azalması | 2D / 3D | ||
| Məruz qalma rejimi | Əl ilə, avtomobil, diyafram prioriteti, prioritet prioritet | ||
| Məruz qalma kompensasiyası | Dəstək vermək | ||
| Çekim sürəti | 1/1 ~ 1/30000s | ||
| Fokus rejimi | Auto / Manual / Semi Auto | ||
| Elektron vəsait | Dəstək vermək | ||
| İstilik hazilinin azaldılması | Dəstək vermək | ||
| Siymək | Dəstək vermək | ||
| Eis | Dəstək vermək | ||
| Rəqəmsal böyütmə | 16x | ||
| Xarici nəzarət | Ttl | ||
| İnterfeys | 4Pin Ethernet Port, 6Pin Serial və Power Port, 5Pin Audio Port.30pin LVD | ||
| Rabitə protokolu | Sony Visca, Pleco d / p | ||
| Əməliyyat şərtləri | - 30 ~ + 60 ° C / 20% ~ 80% RH | ||
| Saxlama şəraiti | - 40 ~ + 70 ° C / 20% ~ 95% RH | ||
| Güc təchizatı | DC 12V | ||
| Güc istehlakı (TBD) | AVG: 6w; Maks: 11W | ||

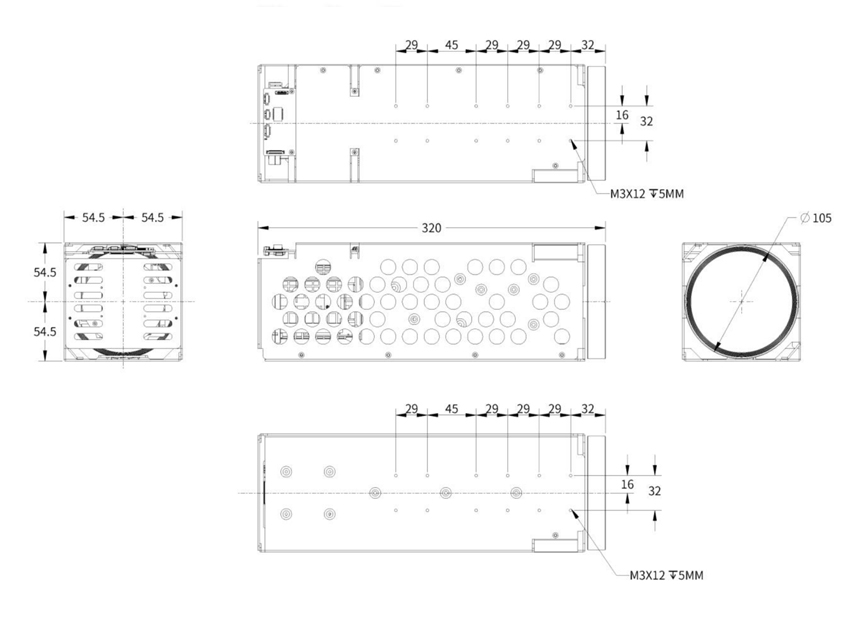

| Ölçülər (l * w * h) | Təxminən. 320mm * 109mm * 109mm | ||
| Ağırlıq | 3.1kq | ||
Şəbəkə interfeysi
| Tip | Pin nömrəsi | Pin adı | Təsvir |
| J2_4pin ethernet interfeysi | 1 | Ethrx - | Adaptive Ethernet Portu, İnternet Rx - |
| 2 | Ethrx + | Adaptiv Ethernet Portu, İnternet Rx + | |
| 3 | Ettx - | Adaptive Ethernet Portu, İnternet Tx - | |
| 4 | Ettx + | Adaptive Ethernet Portu, İnternet TX + | |
| J3_6PIN Güc və UART interfeysi | 1 | Dc_in | DC12V |
| 2 | Gnd | Gnd | |
| 3 | Rxd1 | TTL Səviyyə 3.3V, PELCO Protokolu | |
| 4 | TXD1 | TTL Səviyyə 3.3V, PELCO Protokolu | |
| 5 | Rxd0 | TTL Səviyyə 3.3V, Visca Protocol | |
| 6 | Txd0 | TTL Səviyyə 3.3V, Visca Protocol | |
| J1_5pin audio interfeysi | 1 | Audio_out | Səs çıxın (xətt çıxarın) |
| 2 | Gnd | Gnd | |
| 3 | Audio_in | Audio (sətirdə) | |
| 4 | Gnd | Gnd | |
| 5 | NC | NC |
Lvds interfeysi
| Port | Saymaq | Pin adı | Təsvir |
| J4_30PIN LVD interfeysi (Sony 30Pin Rəqəmsal interfeysinə bənzəyir) | 1 | NC | NC |
| 2 | NC | ||
| 3 | NC | ||
| 4 | NC | ||
| 5 | NC | ||
| 6 | NC | ||
| 7 | NC | ||
| 8 | NC | ||
| 9 | Gnd | Gnd | |
| 10 | Gnd | ||
| 11 | Gnd | ||
| 12 | Gnd | ||
| 13 | DC | DC çıxışı (DC + 7V ~ + 12V) | |
| 14 | DC | ||
| 15 | DC | ||
| 16 | DC | ||
| 17 | DC | ||
| 18 | Uart1_tx | TTL Səviyyə 3.3V, Visca Protokolu, J3_6Pin portunda TXD0-a eynidir. Eyni zamanda qoşula bilmir. | |
| 19 | Uart1_rx | TTL Səviyyə 3.3V, Visca Protokolu, J3_6Pin portunda RXD0-a eynidir. Eyni zamanda qoşula bilmir. | |
| 20 | Gnd | Gnd | |
| 21 | Txout0 - | ||
| 22 | TXOUT0 + | ||
| 23 | Txout1 - | ||
| 24 | Txout1 + | ||
| 25 | Txout2 - | ||
| 26 | TXOUT2 + | ||
| 27 | Txoutclk - | ||
| 28 | Txoutclk + | ||
| 29 | Txout3 - | ||
| 30 | TXOUT3 + |
